太陽能快速關斷晶片
BV9001為用於太陽能系統快速關斷的高度整合電源管理晶片。其工作電壓範圍介於0.6V到50V 。 當模組未收到 “允許發電”或收到“快速關斷”的通訊訊號時為了安全性考量，BV9001會控制外部MOSFET，調整PV模組的電壓至0.6V。
BV9001將會在2023年的Q1以TSSOP-20L的包裝量產。
BV9001將會在2023年的Q1以TSSOP-20L的包裝量產。
特徵
- 輸入電壓範圍: 0.6V to 50V
- 最大輸入電壓: 70V
- 電源晶片輸出電壓: 5V
- 當輸入電壓大於6V時最大輸出電流為: 1.5A
- 內部穩壓電源輸出電壓: 4.2 V
- 最大輸出電流: 500mA
- 快速關斷模組輸出電壓: 0.6V
- 系統初始為關斷模式,待收到”允許輸出“的訊號,系統才會開始工作
- 當連續三次未收到”允許輸出“的訊號, 系統將自動進入關斷模式
- 當系統收到”快速關斷“的訊號, 系統將自動進入關斷模式
- 五位元的OTP地址
- 使用電力線通訊系統
- 低電壓保護,過流保護,過壓保護,過溫保護
- 支援部分遮陰,但不支援全遮陰的快速關斷
應用
- 太陽能系統快速關斷應用
性能
- 接收端敏感度≧ 1.2mVrms
- 最大輸入訊號≦ 142mVrms
- 動態範圍 118:1
- 功率放大器最大輸出電流1A 當輸入電壓 ≧ 7V
- 功率放大器將停止輸出當輸入電壓 ≦ 6V
- Mark 頻率: 131.25KHz
- Space 頻率: 143.75KHz
- 允許發電指令: W1W1W1
- 快速關斷指令: W0W0W0
- 電力線通訊回復時間: 1.07 second
- 狀態回報和Sunspec相容
- 靜態電流: 100μA

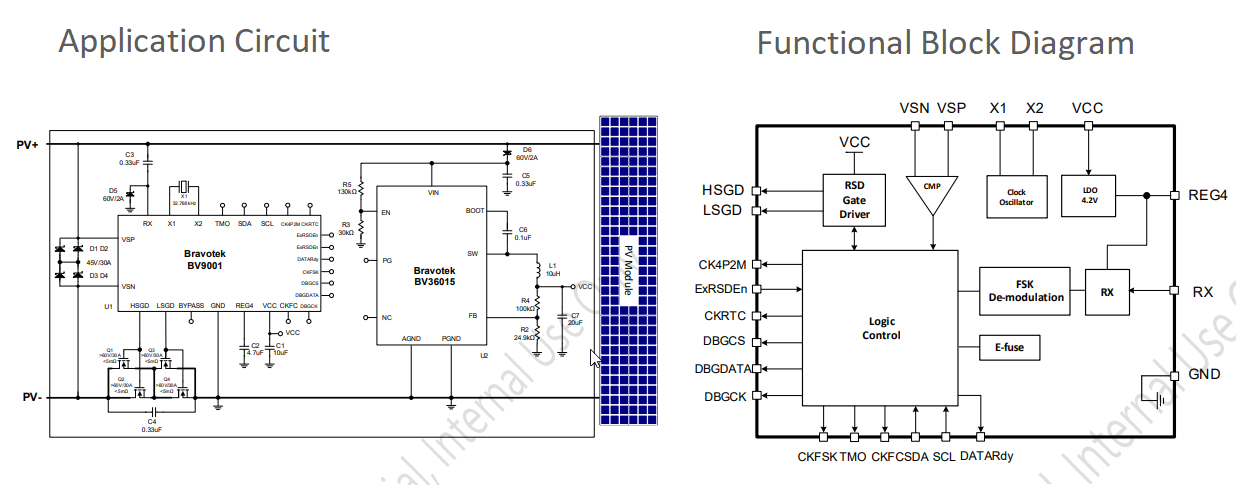

電路圖
