通用型單路電源晶片
BVP36015 A/B/C
FCQFN-12L 2mmx3mm
SOP-8 3.9mmx4.9mm
ACTIVE
下載 樣品申請

BVP36015穩壓器是一款易於使用的同步降壓DC/DC轉換器。

借著整合高端和低端功率MOSFET，可在3.9V~60V的輸入電壓範圍內提供高達1.5A的輸出電流。


BVP36015使用峰值電流模式控制來提供最佳效率和輸出電壓精確度。具有三種開關頻率選擇: 400kHz, 1MHz 或 2.1MHz。 並以頻律調節器強制PWM來改善瞬變負載效能。高精確使能透過直接連接至輸入電壓或控制器件的啟動和關閉來達到靈活性。

電源正常標誌帶有內建的過濾和延遲功能，可提供正確指示系統狀態，而無需其餘外部監控器。

特徵

  • 輸入電壓範圍: 3.9V ~ 60V

  • 輸出電壓範圍: 1V ~ 24V

  • 最大輸出電流: 1.5A

  • 三種開關頻率選擇: 400kHz, 1MHz or 2.1MHz

  • 自動PFM/PWM 或 Forced-PWM 模式供選擇

  • 在整個負載頻譜皆為高效率

  • 提高脈衝頻率調制(PFM)的輕載效率

  • 低運作靜態電流為40 µA

應用

  • Field transmitters、傳感器、可編程控制器模組(PLC)

  • 溫控器、安全監控器、空調(HVAC)系統

  • AC and servo drives、旋轉編碼器

  • 產業運輸、資產追蹤



性能

  • 負載範圍內的功耗低

  • 400 kHz（24VIN，5VOUT，1A）時的效率為90％

  • 400 kHz（12VIN，5VOUT，1A）時的效率為93％

  • 提高脈衝頻率調制(PFM)的輕載效率

  • 低運作靜態電流為40µA

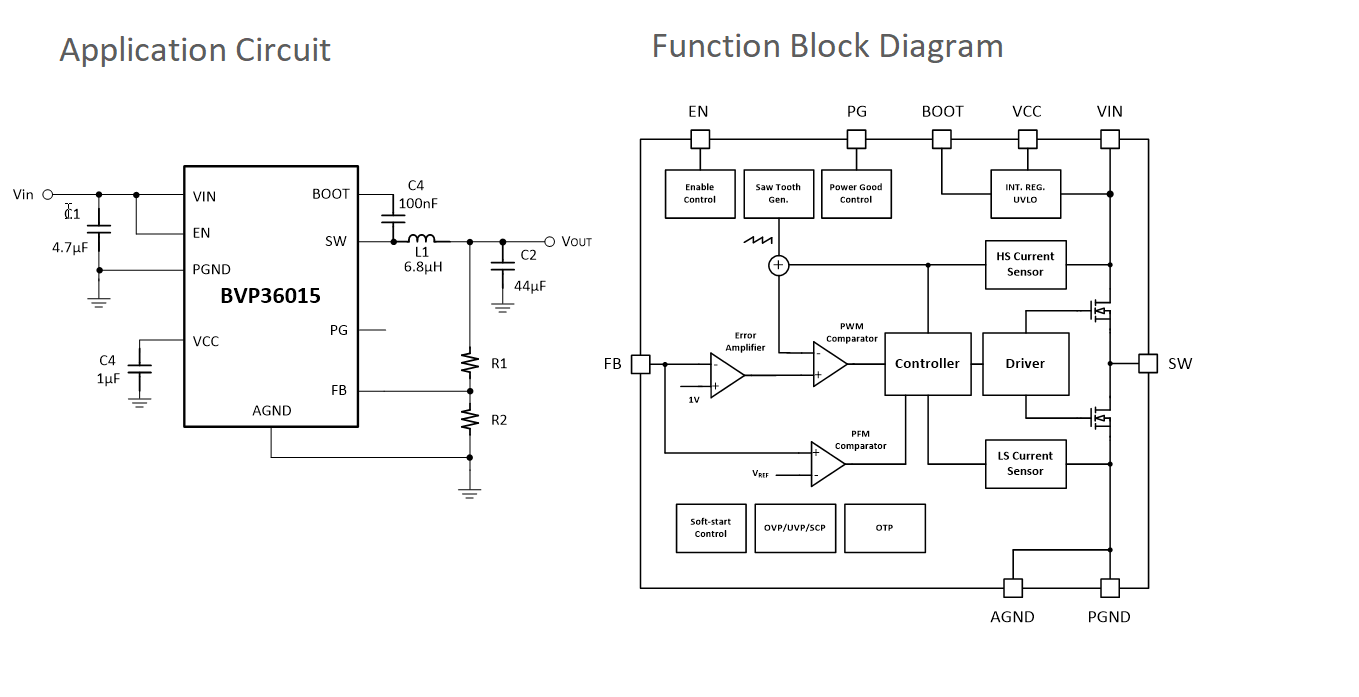

電路圖
