泛用型单路电源芯片
BVP33620稳压器是一款易于使用的同步降压DC/DC转换器。
借着整合高端和低端功率MOSFET,可在3.5V~60V的输入电压范围内提供高达2A的输出电流。
容差高达38V,瞬态容差减少了设计工作量、防止过压,并符合IEC 61000-4-5的雷级抗扰性要求。
BVP33620使用峰值电流模式控制来提供最佳效率和输出电压精确度。具有三种开关频率选择: 400kHz, 1.4MHz 或 2.1MHz。并以频律调节器强制PWM来改善瞬变负载效能。高精确使能透过直接连接至输入电压或控制器件的启动和关闭来达到灵活性。
电源正常标志带有内建的过滤和延迟功能,可提供正确指示系统状态,而无需其余外部监控器。
借着整合高端和低端功率MOSFET,可在3.5V~60V的输入电压范围内提供高达2A的输出电流。
容差高达38V,瞬态容差减少了设计工作量、防止过压,并符合IEC 61000-4-5的雷级抗扰性要求。
BVP33620使用峰值电流模式控制来提供最佳效率和输出电压精确度。具有三种开关频率选择: 400kHz, 1.4MHz 或 2.1MHz。并以频律调节器强制PWM来改善瞬变负载效能。高精确使能透过直接连接至输入电压或控制器件的启动和关闭来达到灵活性。
电源正常标志带有内建的过滤和延迟功能,可提供正确指示系统状态,而无需其余外部监控器。
特徵
-
輸入電壓範圍: 3.9V ~ 60V
-
輸出電壓範圍: 1V ~ 24V
-
最大輸出電流: 2A
-
三種開關頻率選擇: 400kHz, 1.4MHz or 2.1MHz
-
自動PFM/PWM 或 Forced-PWM 模式供選擇
-
在整個負載頻譜皆為高效率
-
提高脈衝頻率調制(PFM)的輕載效率
-
低運作靜態電流為40 µA
-
瞬變輸入電壓保護高達38V
应用
- 电机驱动系统:无人机、交流逆变器、变频驱动器、伺服器
- 工厂和建筑自动化系统
- 工厂和建筑自动化系统:PLC CPU、HVAC控制、电梯控制
- 通用输入电压(VIN)电源
性能
- 在所有负载下均具有高功率转换
- 峰值效率>95%
- 40µA的低运作静态电流
- 低EMI和低开关噪声

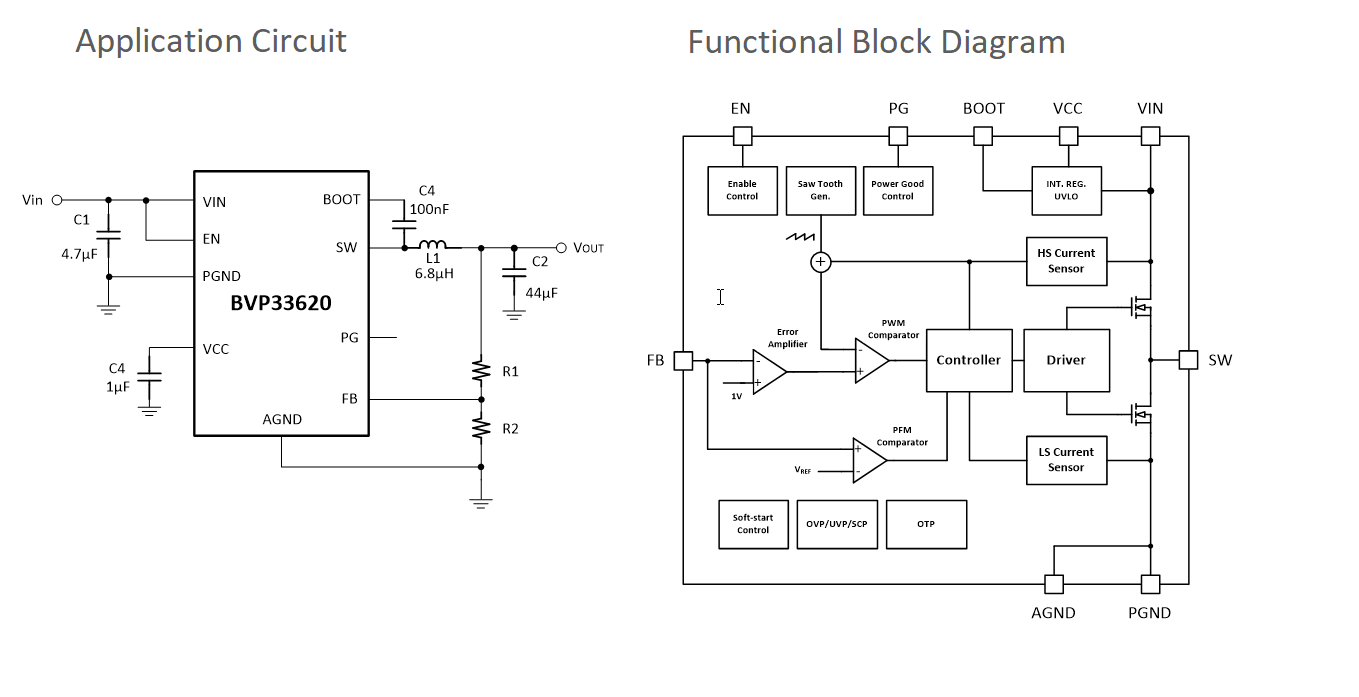

图表
