AMOLED面板电源管理
BV6804
WL-CSP-16B
1.64mmx1.64mm
ACTIVE
BV6804系列是针对新型智慧型手表萤幕(Wearable AMOLED)提供的高度整合电源解决方案,透过单电感器双极输出(SIBO)技术与LDO,可产生两个正压和一个负压输出。相较于传统方案需要额外的电荷帮浦(Charge pump)与电容产生负压输出,BV6803需要的电容更少,可同时达到缩小PCB面积与减少成本的效果。

体认到使用者对于手表待命时间的要求,BV6801特别支援动态调光功能;透过SWIRE调节输出电压,可根据不同画面的亮度要求提供最佳的正负跨压,从而降低AMOLED面板耗电。不同于传统架构在特定负电压值才能获得高效率,具有SIBO架构的BV6801/2/3可在不同负压值提供稳定的高效率,以此达到大幅省电的效果。
特徵
  • 输入电压范围:3.4V to 5.5V
  • 正输出电压(AVDD)范围:2.6V to 3.5V
  • 正输出电压(OVDD)范围:2.6V to 5.3V(预设值 3.3V±1%)
  • 负输出电压(OVSS)范围:-0.6V to -4.7V(预设值 -3.3V±1%)
  • 低静态电流:70μA
  • AVDD最大载入:20mA
  • OVDD & OVSS 最大载入:100mA
  • 低输出涟波(Ripple)
  • 内建内部缓启动、低压锁定(UVLO)、低压保护(UVP)、短路保护(SCP)、过电流保护(OCP)、过温保护(OTP)
应用
  • 主动矩阵有机发光二极体(AMOLED)
  • 便携式多媒体设备
性能
  • 降低物料成本,并缩小PCB面积
  • 动态负电压调整,减少显示器电源耗能
  • 最小的晶片封装尺寸
  • 最大的输出电流

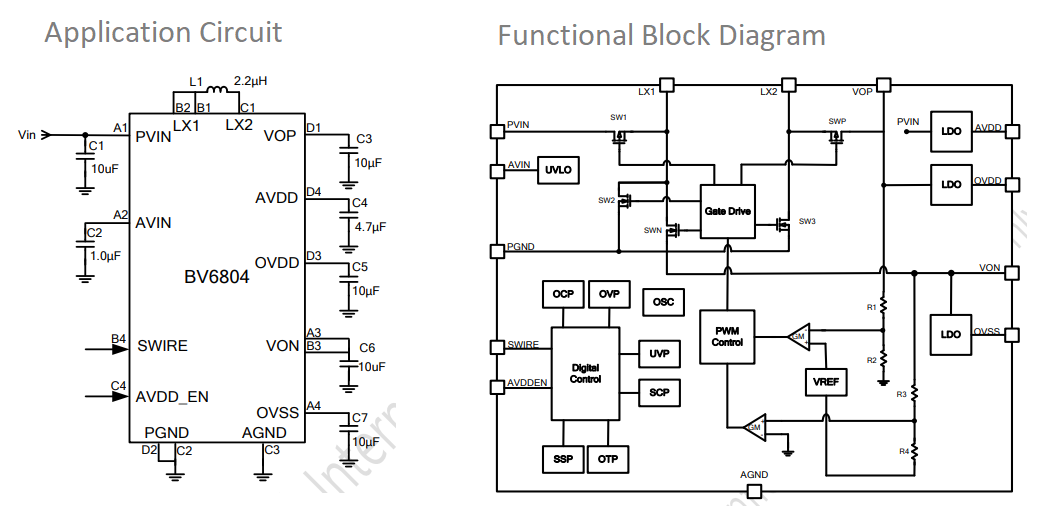

图表
